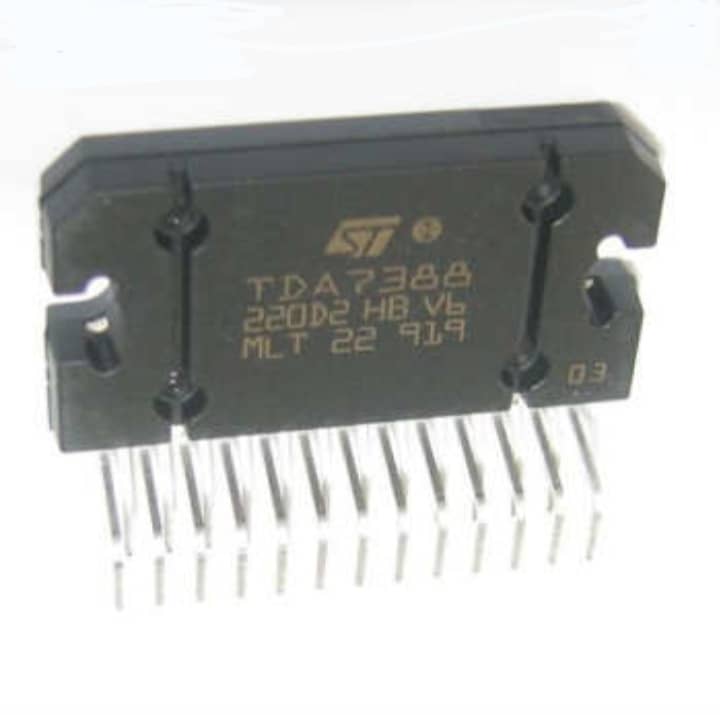

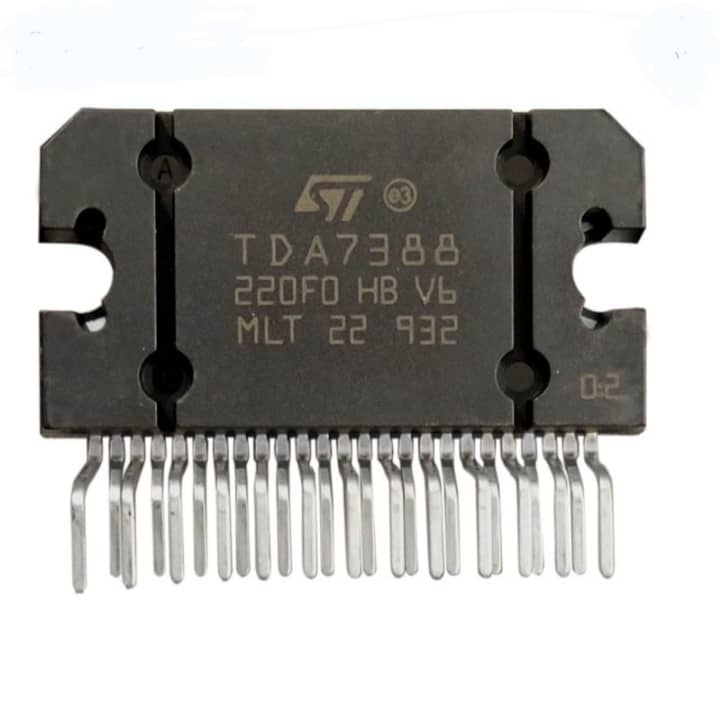

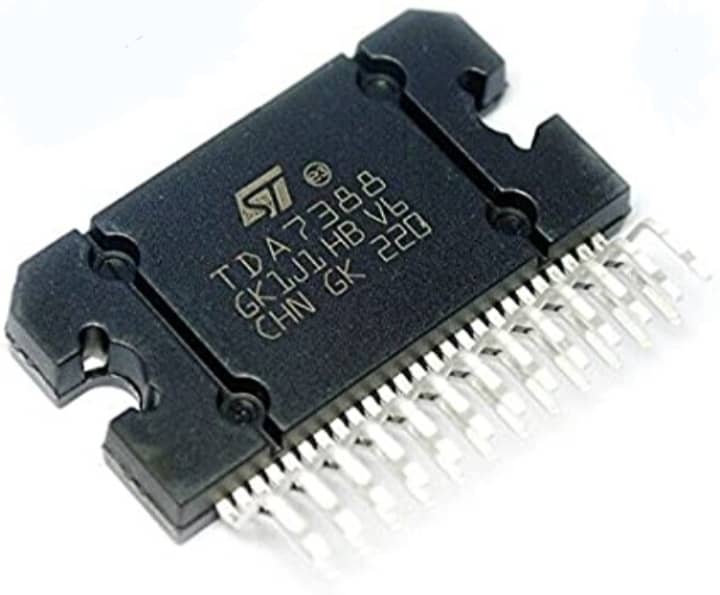

ای سی آمپلی فایر TDA7388

📌 مشخصات فنی کلیدی:

• ساختار: 4 کاناله Bridge-Tied Load (BTL)

• توان خروجی: 4×41W (در 4Ω، THD=10%)

• محدوده ولتاژ کاری: 8V تا 18V (14.4V بهینه)

• جریان بی‌باری: ≈100mA

• امپدانس اسپیکر: 2Ω تا 4Ω

• نسبت سیگنال به نویز: 95dB (معمول)

• تحریف هارمونیک: <0.5% (در 1W)

💎 ویژگی‌های برتر:
✔ طراحی بهینه برای سیستم‌های صوتی خودرو
✔ چهار خروجی مستقل با محافظت کامل
✔ مدارهای حفاظتی:

• محافظت حرارتی (OTP)

• محافظت اتصال کوتاه (SCP)

• محافظت اضافه ولتاژ (OVP)
  ✔ نیاز به حداقل قطعات جانبی
  ✔ بسته‌بندی Multiwatt15 با هیت‌سینک یکپارچه

🔧 کاربردهای اصلی:

• سیستم‌های صوتی خودرو (استریو/چهارکاناله)

• آمپلی‌فایرهای قابل حمل

• سیستم‌های PA کوچک

• تقویت کننده‌های خانگی

• تجهیزات صوتی صنعتی

⚠️ ملاحظات طراحی:
• خازن‌های ضروری:

• 1000μF/25V روی خط تغذیه

• 100nF سرامیکی نزدیک پایه‌های تغذیه

• 1μF در ورودی‌های صوتی
  • هیت‌سینک: مقاومت حرارتی ≤2.5°C/W
  • سیم‌کشی: استفاده از سیم‌های ضخیم برای تغذیه
  • تهویه: فضای کافی برای گردش هوا

🏭 فروشگاه تخصصی عرفان الکترونیک:

• تأمین مستقیم از STMicroelectronics

• ارائه مدار نمونه و راهنمای طراحی

• تست عملکرد با بار واقعی

• گارانتی اصالت و سلامت فیزیکی
