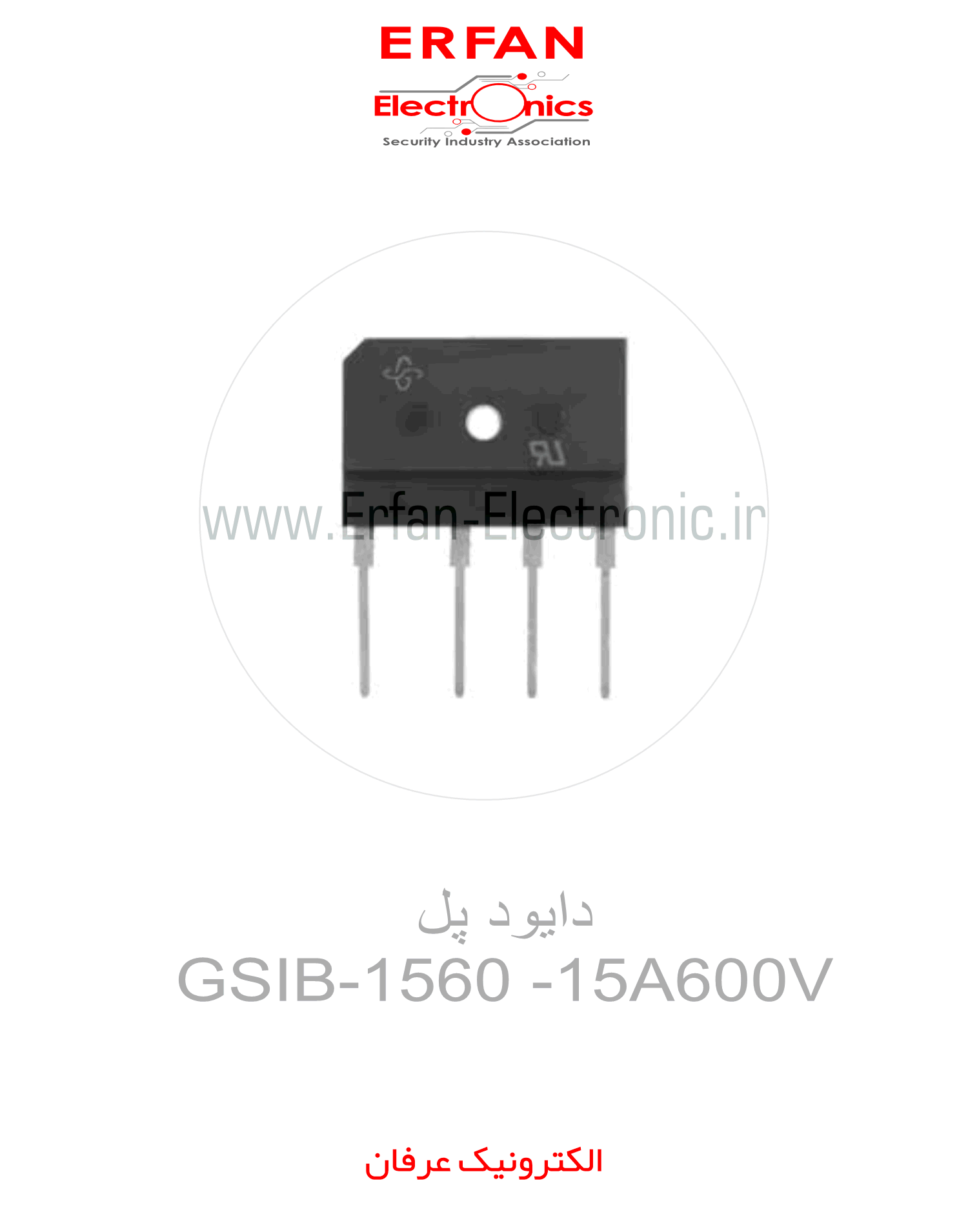

دایود پل GSIB-1560 -15A600V
دایود پل GSIB-1560 -15A600V:
📌 خلاصه فنی:
دیود پل GSIB1560 با قابلیت تحمل 15A جریان مداوم و 600V ولتاژ، انتخابی ایده‌آل برای سیستم‌های صنعتی با نیاز به یکسوسازی قدرتمند است.
✅ ضمانت اصالت و کیفیت
✅ مشاوره مهندسی رایگان
✅ ارسال اکسپرس با بسته‌بندی حرفه‌ای
دایود پل GSIB-1560 -15A600V:
🔌 دیود پل GSIB1560 (15A/600V) – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: دیود پل یکسوکننده (Single Phase Bridge Rectifier)
• بسته‌بندی: GSIB (4 پایه – پیچی)
• ولتاژ معکوس (V<sub>RRM</sub>): 600V
• جریان مستقیم (I<sub>F</sub>): 15A
• افت ولتاژ مستقیم (V<sub>F</sub>): 1.05V (در 7.5A)
• کاربردهای اصلی:
-
منابع تغذیه صنعتی ⚡
-
درایورهای موتور AC 🏭
-
سیستم‌های شارژ باتری 🔋
-
تجهیزات جوشکاری صنعتی 🔥
📊 جدول پایه‌ها
| پایه | نماد | عملکرد |
|---|---|---|
| 1 | ~ | ورودی AC فاز 1 |
| 2 | ~ | ورودی AC فاز 2 |
| 3 | + | خروجی DC مثبت |
| 4 | – | خروجی DC منفی |
⚡ پارامترهای الکتریکی
-
جریان پالسی (I<sub>FSM</sub>): 200A
-
دمای پیوند: -55°C تا +150°C
-
راندمان انرژی: >97%
-
زمان بازیابی معکوس: <500ns
🔧 ویژگی‌های فنی
✅ طراحی با پوشش فلزی برای انتقال حرارت عالی
✅ مناسب برای فرکانس‌های تا 10kHz
✅ مقاوم در برابر شوک‌های الکتریکی
✅ ساختار اپوکسی مقاوم
⚠️ ملاحظات نصب
-
استفاده از هیت‌سینک با مقاومت حرارتی ≤2.5°C/W
-
گشتاور پیچ مناسب (0.6-0.8 Nm)
-
فاصله‌گذاری مناسب برای تهویه
-
رعایت جهت صحیح نصب
🛒 خرید از فروشگاه تخصصی عرفان الکترونیک
📍 آدرس: تهران، میدان امام، پاساژ لباف، طبقه 3، پلاک 3.25
📞 پشتیبانی فنی: 021-33985332 | 09121504944
🌐 فروش آنلاین:
www.erfan-electronic.ir
www.erfan-electronic.com
🕒 برنامه کاری:
شنبه-چهارشنبه: ۹:۰۰-۱۸:۰۰ | پنجشنبه: ۹:۰۰-۱۵:۳۰
