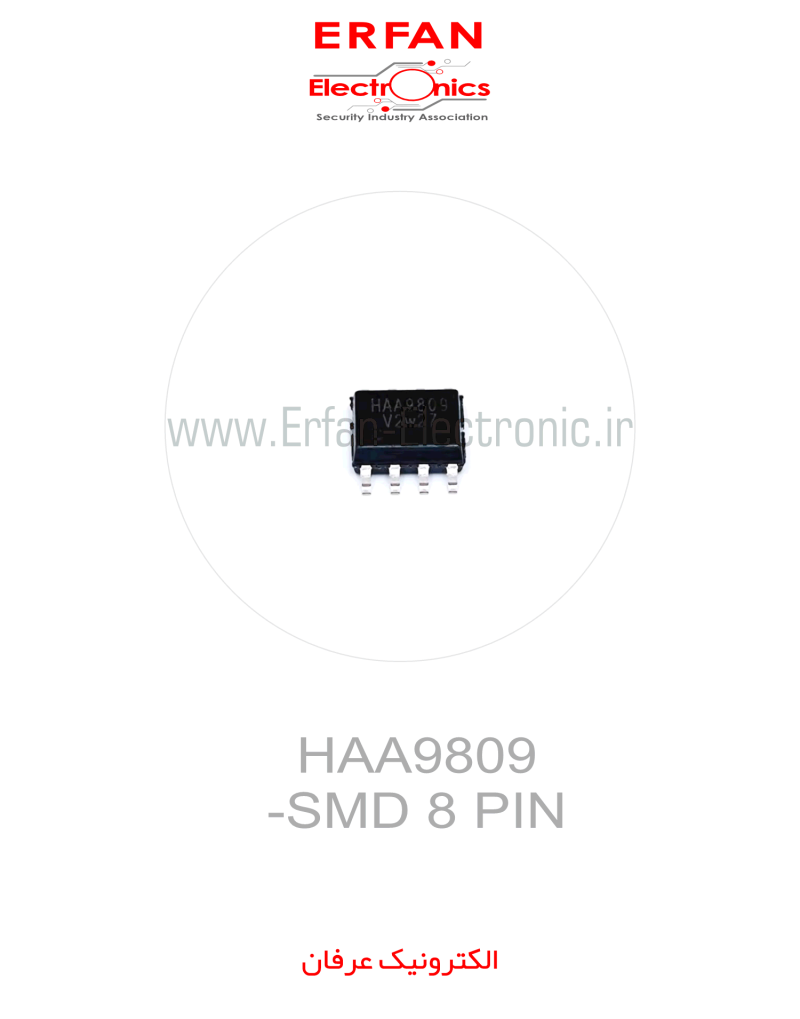

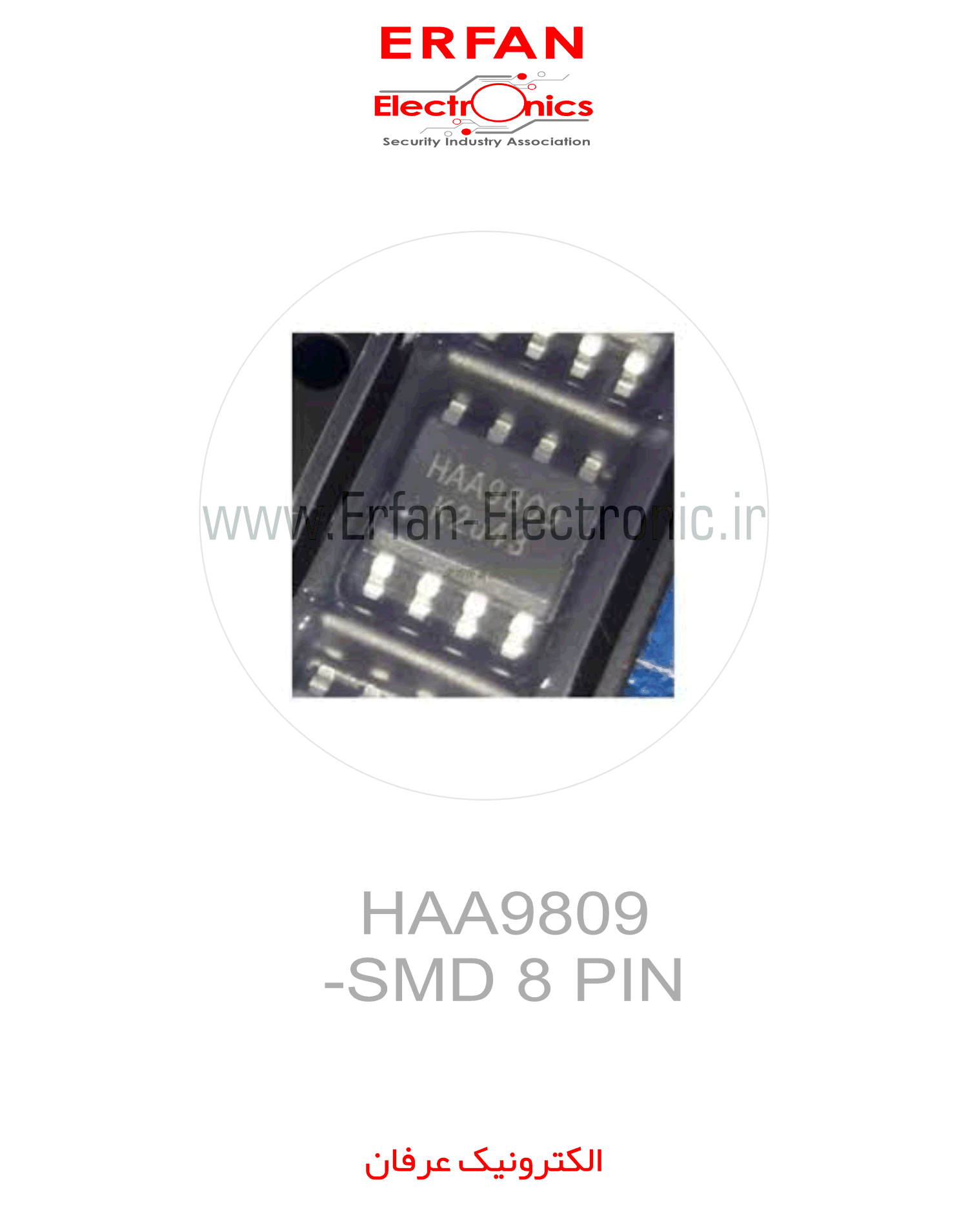

HAA9809-SMD 8 PIN

HAA9809-SMD 8 PIN:

🔖 توضیح مختصر:

“درایور موتور HAA9809 (SMD-8) – کنترل حرفه‌ای موتورهای DC تا 36V! ⚡ خرید با گارانتی از عرفان الکترونیک.”

فروشگاه تخصصی عرفان الکترونیک 🏪

📞 تماس:
021-33985332 | 09121504944

🌐 وبسایت:
www.erfan-electronic.ir
www.erfan-electronic.com

🕒 ساعات کاری:
شنبه تا چهارشنبه: 8:30-17:30
پنجشنبه: 8:30-13:30

#درایور_موتور #قطعات_SMD #الکترونیک_صنعتی
#فروشگاه_عرفان #خرید_مطمئن 🛒

HAA9809-SMD 8 PIN

HAA9809-SMD 8 PIN:

معرفی جامع آی‌سی HAA9809 (SMD-8 پین) 🎛️

1. مشخصات فنی و توضیحات 📊

پارامترهای کلیدی:

نوع: آی‌سی درایور موتور DC
پکیج: SOP-8 (SMD)
ولتاژ کاری: 4.5V تا 36V
جریان خروجی: 1.5A (پیوسته)
راندمان: تا 92%
فرکانس کاری: 500KHz
دمای کاری: -40°C تا +85°C

ویژگی‌های ویژه:
✅ کنترل PWM برای سرعت موتور
✅ حفاظت در برابر اضافه‌بار و اتصال کوتاه
✅ طراحی کم‌مصرف
✅ پشتیبانی از ترمز الکتریکی
✅ قابلیت کنترل جهت چرخش

2. کاربردهای اصلی ⚙️

🔹 درایور موتورهای DC کوچک
🔹 سیستم‌های رباتیک
🔹 کنترل پنل‌های متحرک
🔹 دستگاه‌های اتوماسیون خانگی
🔹 پروژه‌های DIY الکترونیکی

3. پایه‌های مهم 🔌

پایه	عملکرد
1	VCC (تغذیه)
2	IN1 (ورودی کنترل 1)
3	IN2 (ورودی کنترل 2)
4	GND (زمین)
5	OUT1 (خروجی موتور 1)
6	OUT2 (خروجی موتور 2)
7	VREF (ولتاژ مرجع)
8	EN (فعال‌سازی)
