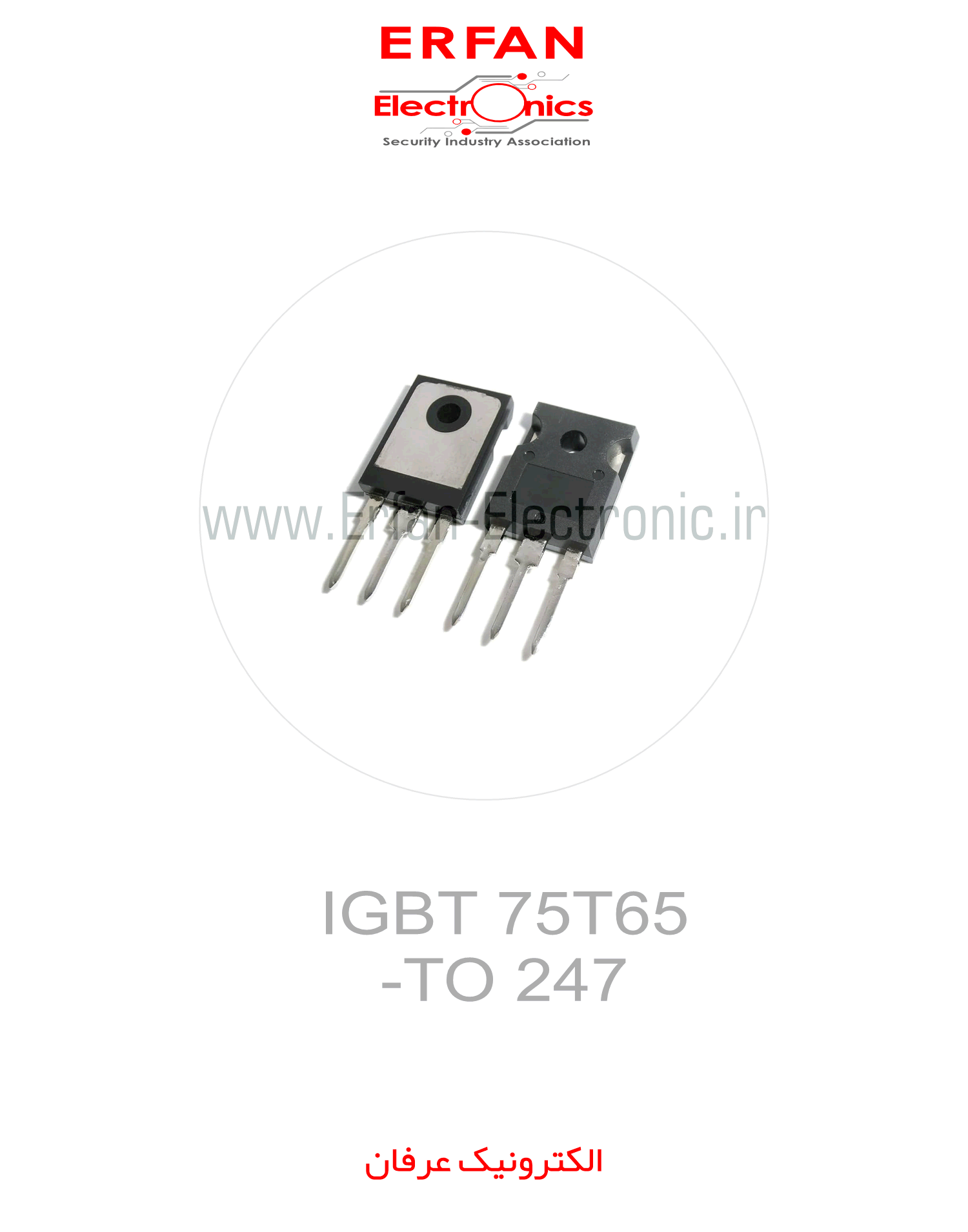

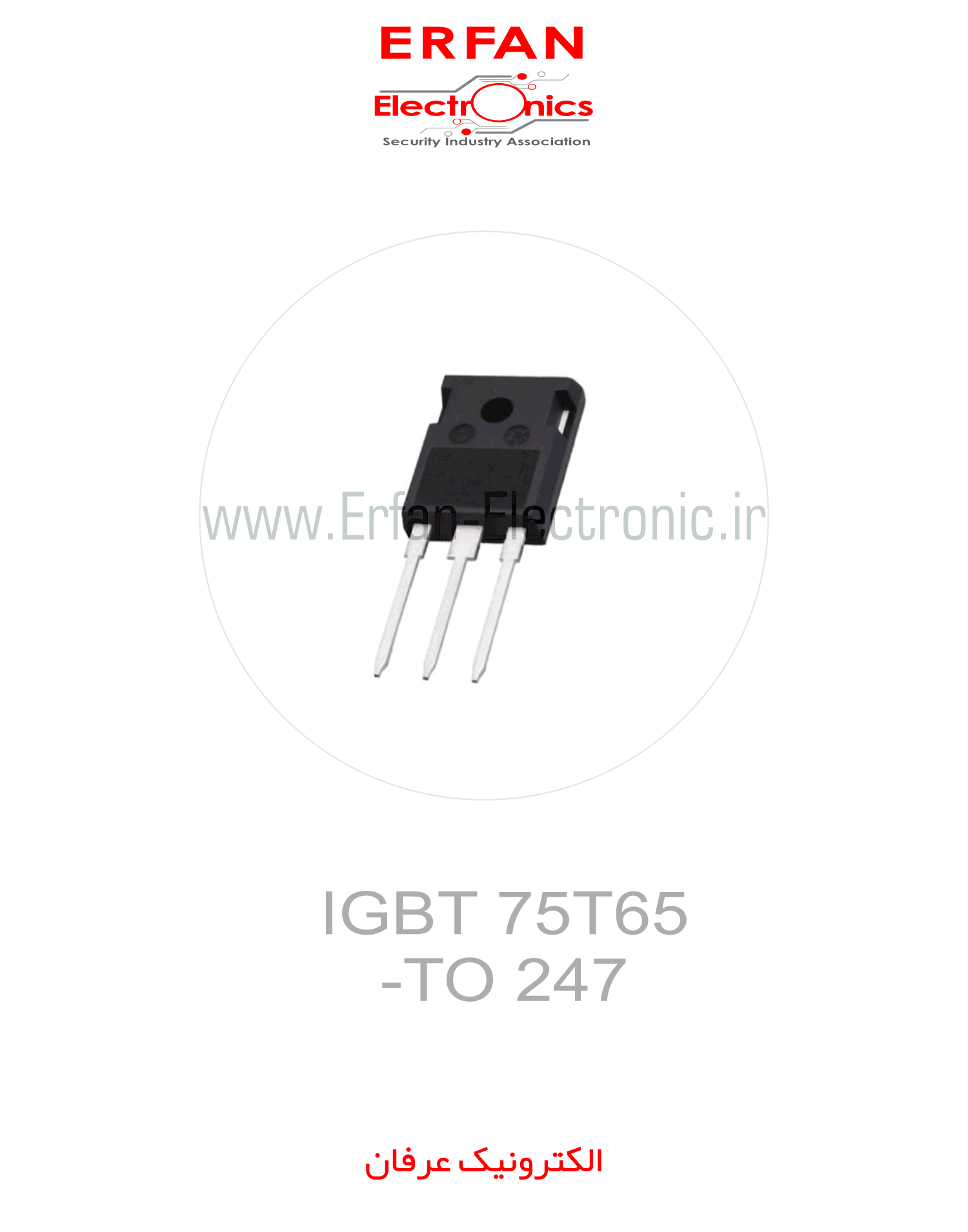

IGBT 75T65 -TO 247
IGBT 75T65 -TO 247:
📌 توضیح مختصر:
ماژول IGBT 75T65 با توانایی تحمل 75A جریان و 650V ولتاژ، همراه با دیود فست ریکاوری داخلی، انتخابی ایده‌آل برای کاربردهای صنعتی پرتوان است.
✅ تضمین اصالت کالا
✅ پشتیبانی فنی تخصصی
✅ ارسال سریع به سراسر کشور
IGBT 75T65 -TO 247:
🔌 ماژول IGBT 75T65 بسته‌بندی TO-247 – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: IGBT با دیود فست ریکاوری
• بسته‌بندی: TO-247 (3 پایه)
• ولتاژ کلکتور-امیتر (V<sub>CES</sub>): 650V
• جریان کلکتور (I<sub>C</sub>): 75A
• افت ولتاژ اشباع (V<sub>CE(sat)</sub>): 1.8V
• کاربردهای اصلی:
-
اینورترهای صنعتی ⚡
-
درایوهای موتور AC/DC 🏭
-
سیستم‌های جوشکاری صنعتی 🔥
-
منابع تغذیه سوئیچینگ پرتوان 🔌
📊 جدول پایه‌ها (TO-247)
| پایه | نام | عملکرد |
|---|---|---|
| 1 | گیت (G) | کنترل روشن/خاموش |
| 2 | کلکتور (C) | ترمینال قدرت (مثبت) |
| 3 | امیتر (E) | ترمینال زمین (منفی) |
⚡ پارامترهای الکتریکی
-
حداکثر توان تلفاتی (P<sub>D</sub>): 300W
-
جریان پالس (I<sub>CM</sub>): 150A
-
ولتاژ گیت-امیتر (V<sub>GE</sub>): ±20V
-
دمای کاری: -40°C تا +150°C
-
زمان سوئیچینگ: 50ns (تیپیکال)
🔧 ویژگی‌های منحصر به فرد
✅ دیود فست ریکاوری داخلی
✅ تلفات سوئیچینگ پایین
✅ طراحی بهینه برای کاربردهای پرفرکانس
✅ مقاومت حرارتی پایین
⚠️ ملاحظات نصب
-
استفاده از خمیر حرارتی و هیت‌سینک مناسب
-
رعایت فاصله عایقی در ولتاژهای بالا
-
محافظت در برابر ESD
🛒 خرید از فروشگاه تخصصی عرفان الکترونیک
📍 آدرس: تهران، میدان امام، پاساژ لباف، طبقه 3، پلاک 3.25
📞 تلفن: 021-33985332 | 09121504944
🌐 وبسایت:
www.erfan-electronic.ir
www.erfan-electronic.com
🕒 ساعات کاری:
شنبه تا چهارشنبه: 9:00-18:00 | پنجشنبه: 9:00-15:30
#IGBT #75T65 #الکترونیک_صنعتی #عرفان_الکترونیک
