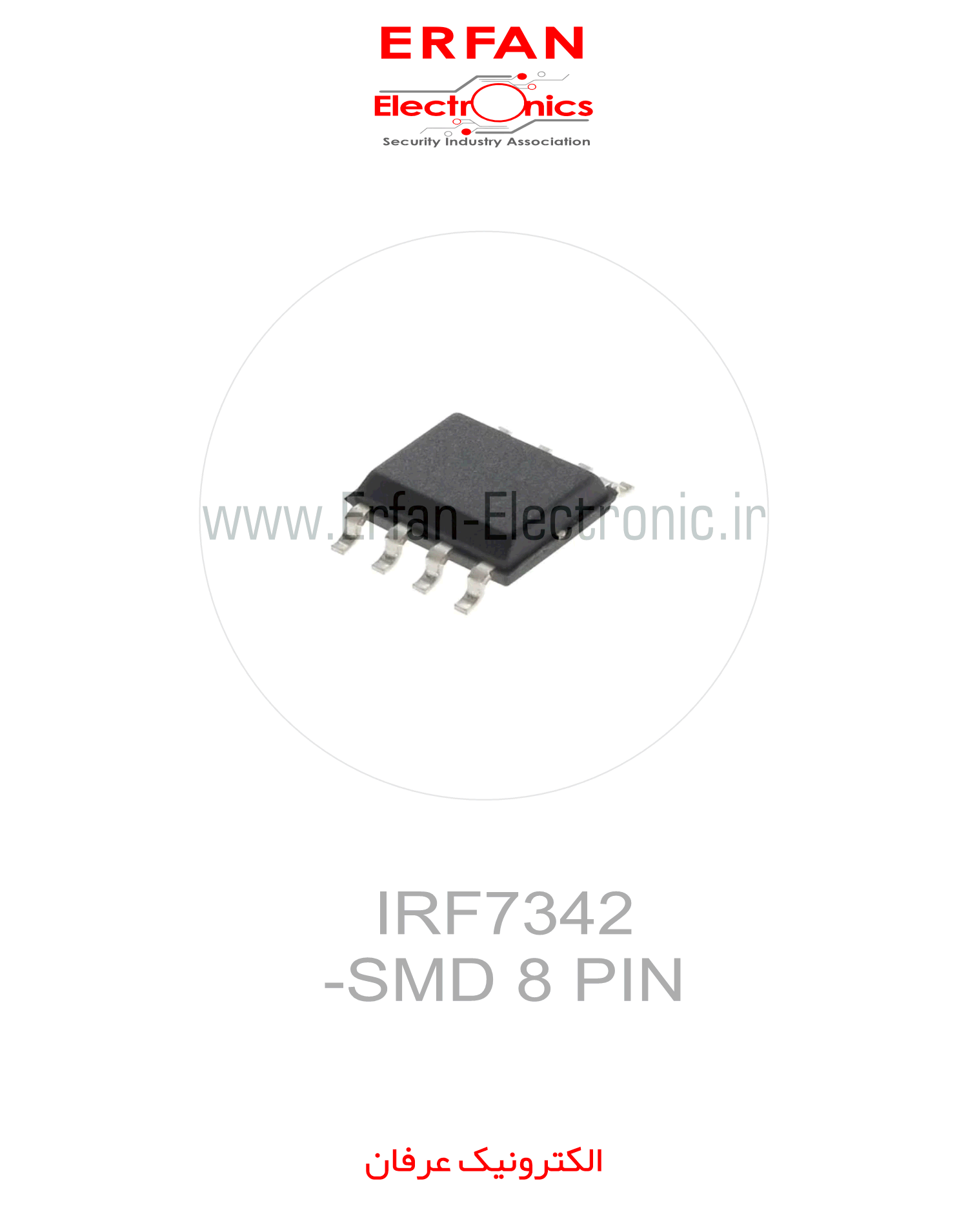

IRF7342-SMD 8 PIN
IRF7342-SMD 8 PIN:
🔖 توضیح مختصر (برای معرفی سریع):
“ماسفت دوقلو IRF7342 (SMD-8 پین) – ترکیب N-Channel و P-Channel در یک پکیج فشرده! 🚀 ایده‌آل برای مدارات پل H و منابع تغذیه. خرید با گارانتی اصالت از فروشگاه تخصصی عرفان الکترونیک.”
#ماسفت_دوقلو #قطعات_SMD #خرید_مطمئن 💎
IRF7342-SMD 8 PIN:
معرفی جامع ماسفت دوقلو IRF7342 (SMD-8 پین) 🚀
1. مشخصات فنی و توضیحات 📊
پارامترهای کلیدی:
-
نوع: ماسفت N-Channel و P-Channel جفت شده
-
پکیج: SOIC-8 (SMD-8 پین)
-
ولتاژ VDS: 55V (هر دو ترانزیستور)
-
جریان ID:
-
6.5A (N-Channel)
-
5.5A (P-Channel)
-
-
مقاومت RDS(on):
-
50mΩ (N-Channel در VGS=10V)
-
85mΩ (P-Channel در VGS=10V)
-
-
توان حرارتی: 2W
-
دمای کاری: -55°C تا +150°C
2. ویژگی‌های منحصر به فرد ✨
✅ طراحی دوقلو: ادغام N-Channel و P-Channel در یک پکیج
✅ راندمان بالا: با مقاومت کانال پایین
✅ پکیج جمع و جور: صرفه‌جویی در فضای PCB
✅ مناسب برای سوئیچینگ سریع: زمان سوئیچینگ کوتاه
✅ دارای دیود محافظ داخلی: برای کاربردهای سلفی
3. نکات مهم و راهنمای نصب 🛠️
🔹 نصب صحیح:
-
پایه‌ها را دقیقاً مطابق دیتاشیت متصل کنید
-
برای جریان‌های بالا از هیت‌سینک مناسب استفاده شود
-
دمای لحیم‌کاری را بالای 260°C نبرید
🔹 ملاحظات ایمنی:
❌ از اعمال ولتاژ گیت بیش از ±20V خودداری شود
❌ جریان پیوسته نباید از مقادیر مجاز تجاوز کند
✔ فاصله مناسب از قطعات حساس به حرارت رعایت گردد
4. منابع فنی معتبر 📚
-
دیتاشیت اصلی از Infineon Technologies
-
استانداردهای صنعتی JEDEC
-
راهنمای طراحی مدارات قدرت
-
استانداردهای خودرویی AEC-Q101
5. کاربردهای صنعتی 🏭
🔌 مدارات پل H:
-
درایورهای موتور DC
-
کنترلرهای سروو
⚡ منابع تغذیه:
-
مبدل‌های DC-DC
-
مدارات پلاریته معکوس
🔄 سیستم‌های سوئیچینگ:
-
سوئیچینگ قدرت
-
مدارات کنترل بار
