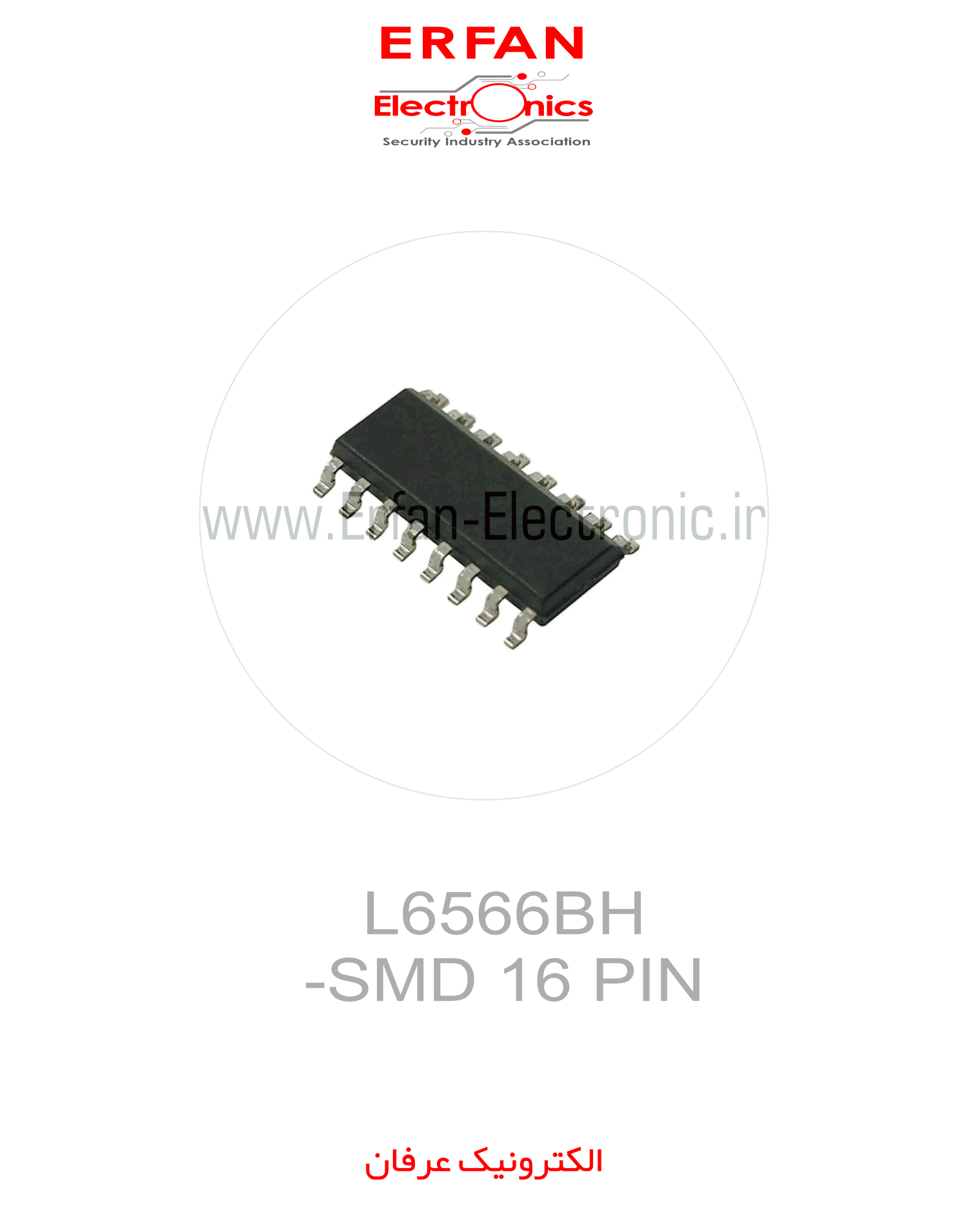

L6566BH-SMD 16 PIN
L6566BH-SMD 16 PIN:
📌 توضیح مختصر:
کنترلر L6566BH در بسته‌بندی SO-16 با قابلیت PFC پیشرفته، راه‌حلی ایده‌آل برای طراحی منابع تغذیه با راندمان بالا است.
✅ تضمین اصالت کالا
✅ پشتیبانی فنی تخصصی
✅ ارسال سریع به سراسر کشور
L6566BH-SMD 16 PIN:
🔌 کنترلر PFC L6566BH بسته‌بندی SO-16 – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: کنترلر PFC (اصلاح ضریب توان)
• بسته‌بندی: SO-16 (16 پایه SMD)
• محدوده ولتاژ ورودی: 85V تا 265V AC
• فرکانس کاری: 30kHz تا 300kHz
• جریان خروجی: قابل تنظیم تا 5A
• کاربردهای اصلی:
-
منابع تغذیه سوئیچینگ ⚡
-
شارژرهای صنعتی 🔋
-
سیستم‌های روشنایی LED 💡
-
تجهیزات شبکه 🖥️
📊 جدول پایه‌ها (SO-16)
| پایه | نام | عملکرد |
|---|---|---|
| 1 | INV | ورودی فیدبک ولتاژ |
| 2 | COMP | جبران‌ساز خطا |
| 3 | MULT | ورودی حسگر جریان |
| 4 | CS | حسگر جریان سوئیچ |
| 5 | ZCD | تشخیص عبور از صفر |
| 6 | GND | زمین |
| 7 | GD | درایور گیت |
| 8 | VCC | تغذیه (12V تا 22V) |
| 9 | VC | کنترل ولتاژ خروجی |
| 10 | SYNC | ورودی سنکرونسازی |
| 11 | RT | تنظیم فرکانس |
| 12 | DIS | غیرفعال‌سازی |
| 13 | PFC_OK | سیگنال وضعیت PFC |
| 14 | OVP | محافظت اضافه ولتاژ |
| 15 | NC | بدون اتصال |
| 16 | VREF | مرجع ولتاژ داخلی |
⚡ پارامترهای الکتریکی
-
راندمان: تا 95%
-
THD: <5% (در بار کامل)
-
دمای کاری: -40°C تا +125°C
-
محافظت‌ها: اضافه ولتاژ، اضافه بار، اتصال کوتاه
🔧 ویژگی‌های منحصر به فرد
✅ کنترل حالت مرزی (Transition Mode)
✅ راه‌اندازی نرم (Soft-Start)
✅ ضریب توان >0.99
✅ طراحی کم نویز
⚠️ ملاحظات نصب
-
استفاده از خازن‌های با کیفیت در ورودی و خروجی
-
طراحی مناسب مسیرهای زمین
-
فاصله گذاری مناسب برای ولتاژهای بالا
🛒 خرید از فروشگاه تخصصی عرفان الکترونیک
📍 آدرس: تهران، میدان امام، پاساژ لباف، طبقه 3، پلاک 3.25
📞 تلفن: 021-33985332 | 09121504944
🌐 وبسایت:
www.erfan-electronic.ir
www.erfan-electronic.com
🕒 ساعات کاری:
شنبه تا چهارشنبه: 9:00-18:00 | پنجشنبه: 9:00-15:30
#کنترلر_PFC #L6566BH #الکترونیک_صنعتی #عرفان_الکترونيك
