PY50N10-TO 220:
📌 توضیح مختصر:
ماسفت PY50N10 با توانایی تحمل 50A جریان و 100V ولتاژ، انتخاب ایده‌آلی برای کاربردهای کنترل توان و سوئیچینگ پرسرعت است.
✅ تضمین اصالت کالا
✅ پشتیبانی فنی رایگان
✅ ارسال سریع به تمام نقاط ایران
🛒 خرید از فروشگاه تخصصی عرفان الکترونیک
📍 آدرس: تهران، میدان امام، پاساژ لباف، طبقه 3، پلاک 3.25
📞 تلفن: 021-33985332 | 09121504944
🌐 وبسایت:
www.erfan-electronic.ir
www.erfan-electronic.com
🕒 ساعات کاری:
شنبه تا چهارشنبه: 9:00-18:00 | پنجشنبه: 9:00-15:30
#ماسفت_قدرت #PY50N10 #الکترونیک_صنعتی #عرفان_الکترونیک
PY50N10-TO 220:

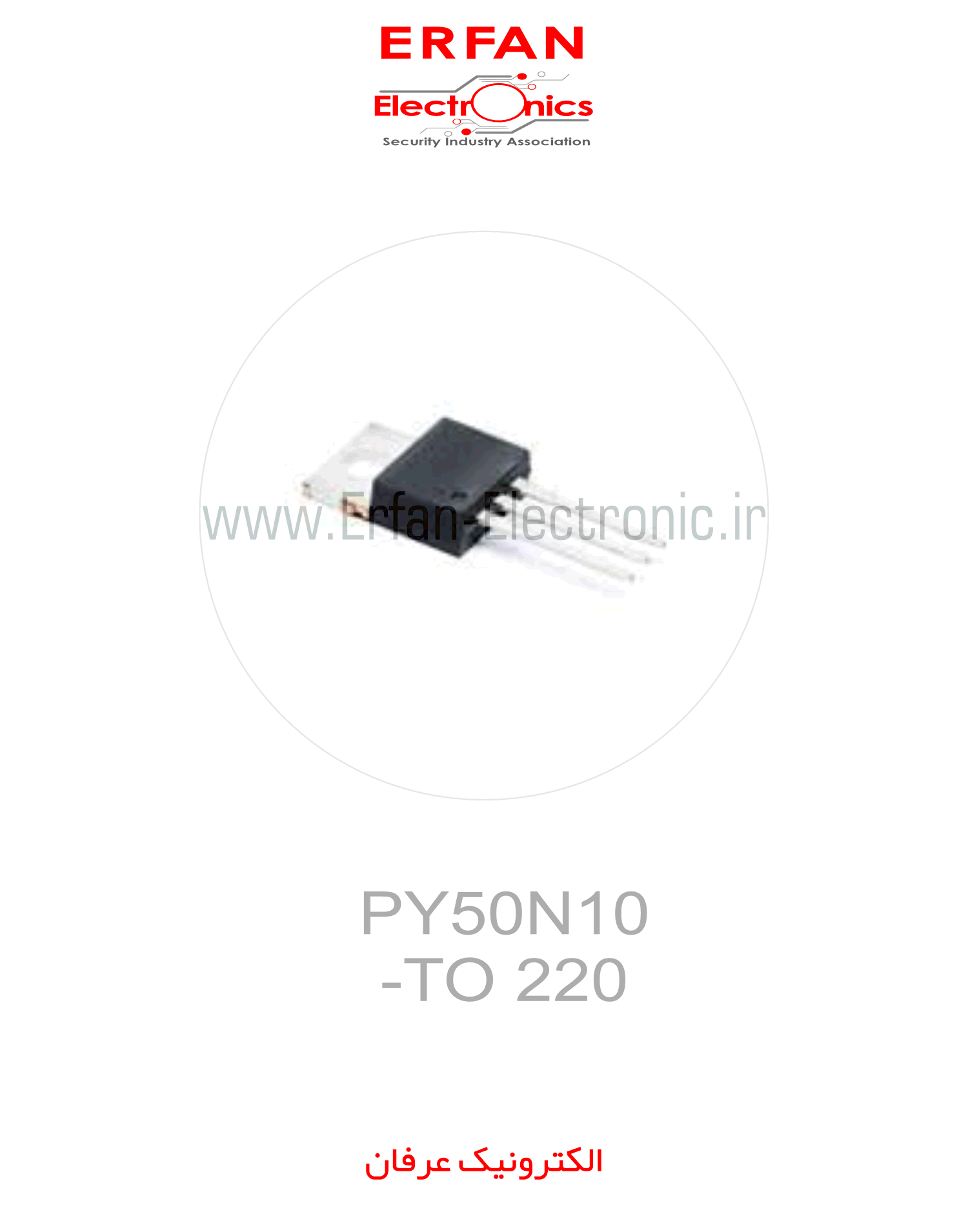

🔌 ترانزیستور قدرت PY50N10 بسته‌بندی TO-220 – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: ماسفت قدرت N-کانال (MOSFET)
• بسته‌بندی: TO-220 (3 پایه)
• ولتاژ درین-سورس (V<sub>DSS</sub>): 100V
• جریان درین (I<sub>D</sub>): 50A
• مقاومت روشن (R<sub>DS(on)</sub>): 0.025Ω
• کاربردهای اصلی:
-
منابع تغذیه سوئیچینگ ⚡
-
درایورهای موتور DC 🏍️
-
سیستم‌های کنترل توان صنعتی 🏭
-
مبدل‌های DC-DC 🔄
📊 جدول پایه‌ها (TO-220)
| پایه | نام | عملکرد |
|---|---|---|
| 1 | گیت (G) | کنترل روشن/خاموش |
| 2 | درین (D) | ترمینال قدرت (مثبت) |
| 3 | سورس (S) | ترمینال زمین (منفی) |
⚡ پارامترهای الکتریکی
-
حداکثر توان تلفاتی (P<sub>D</sub>): 125W
-
جریان پالس (I<sub>DM</sub>): 200A
-
ولتاژ گیت-سورس (V<sub>GS</sub>): ±20V
-
دمای کاری: -55°C تا +175°C
🔧 مزایای کلیدی
✅ سرعت سوئیچینگ بالا
✅ تلفات هدایتی کم
✅ طراحی بهینه برای کاربردهای پرتوان
✅ قابلیت کار در فرکانس‌های بالا
⚠️ ملاحظات نصب
-
استفاده از هیت‌سینک برای جریان‌های بالا الزامی است
-
رعایت جهت صحیح پایه‌ها
-
جلوگیری از شارژ الکترواستاتیک (ESD)
