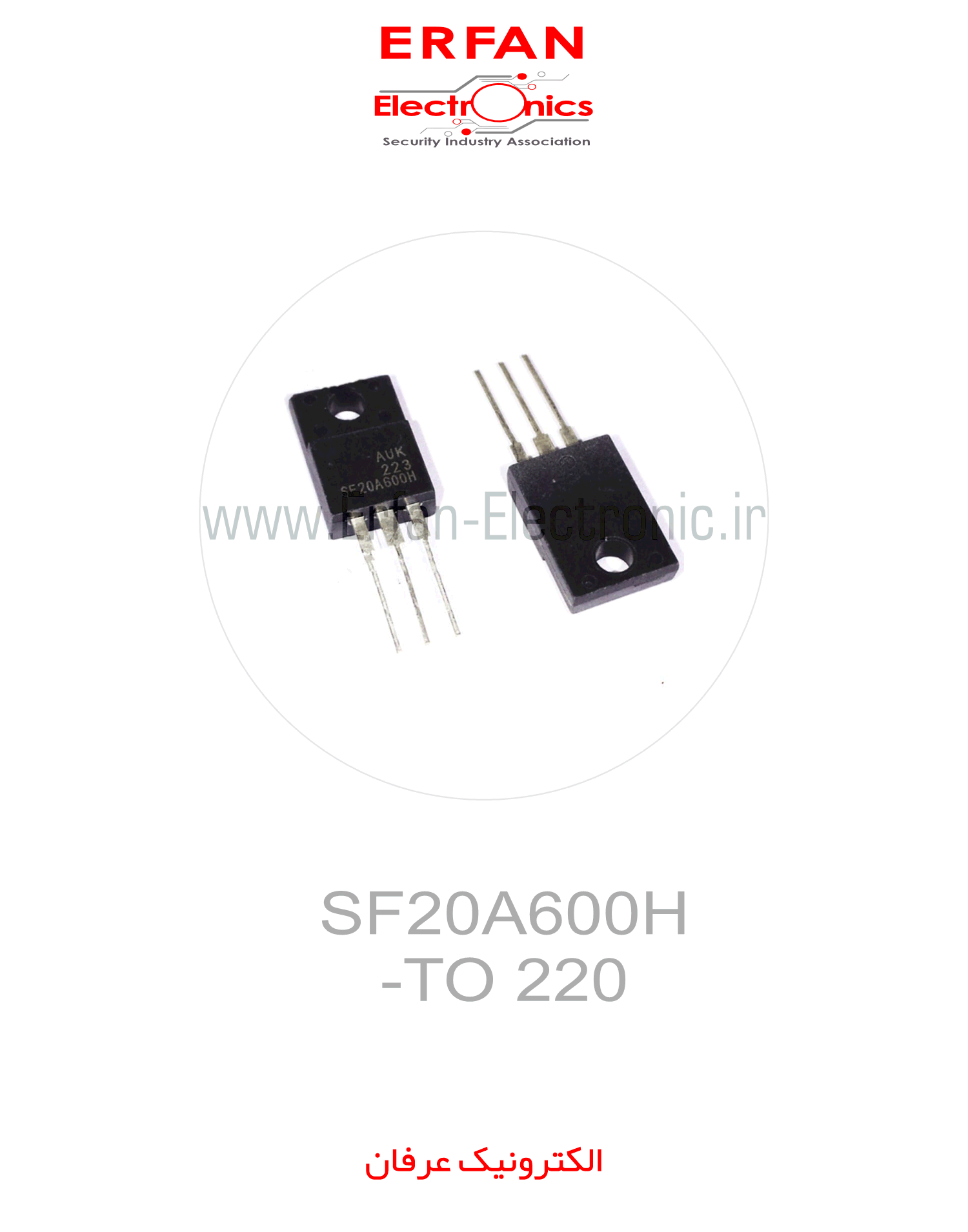

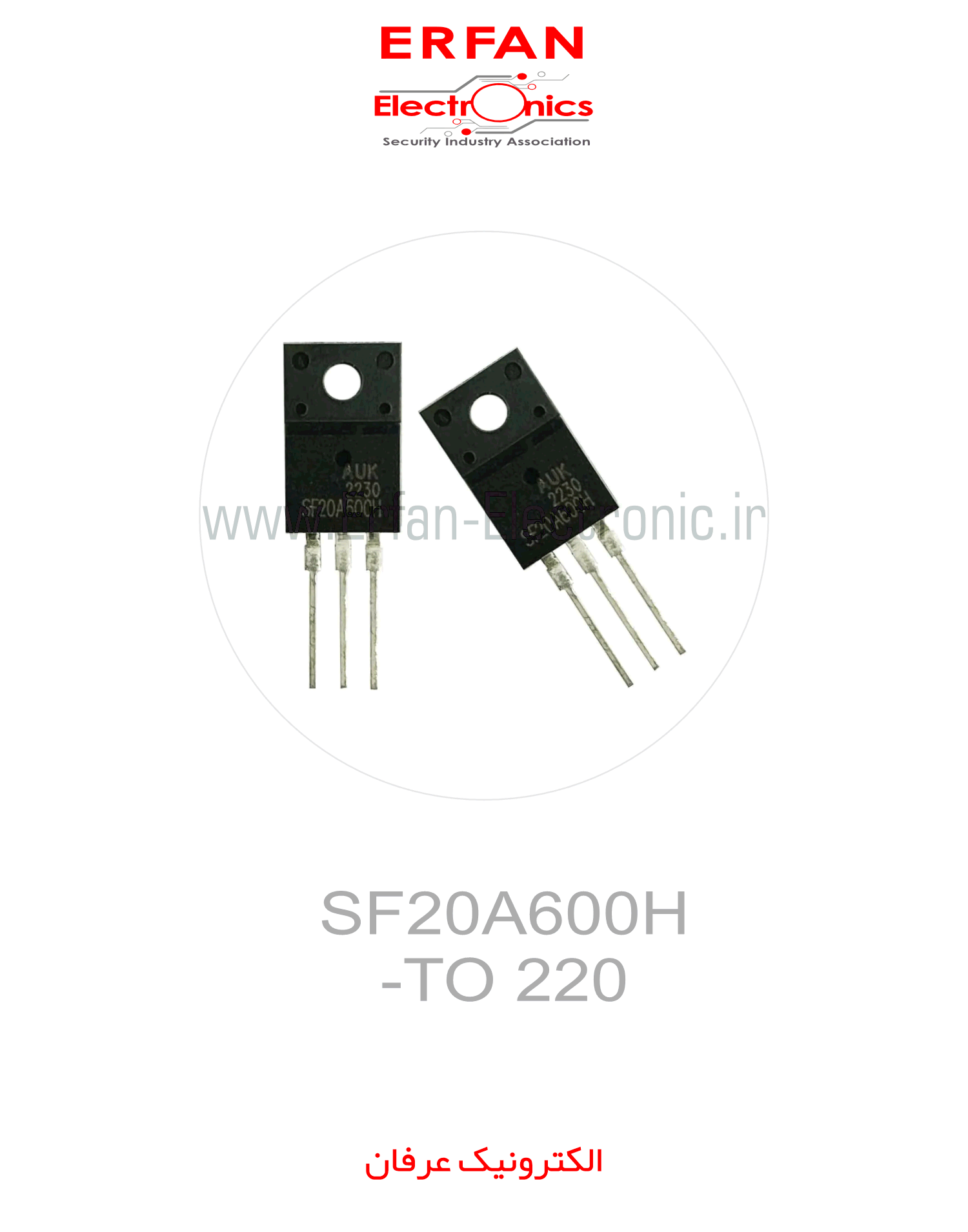

SF20A600H-TO 220
SF20A600H-TO 220:
📌 توضیح مختصر:
دیود شاتکی SF20A600H با توانایی تحمل 600V ولتاژ معکوس و 20A جریان، گزینه‌ای ایده‌آل برای کاربردهای یکسوسازی ولتاژ بالا است.
✅ تضمین اصالت کالا
✅ پشتیبانی فنی تخصصی
✅ ارسال سریع به سراسر کشور
SF20A600H-TO 220:
🔌 دیود شاتکی SF20A600H بسته‌بندی TO-220 – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: دیود شاتکی (Schottky Barrier Diode)
• بسته‌بندی: TO-220 (2 پایه)
• ولتاژ معکوس (V<sub>RRM</sub>): 600V
• جریان مستقیم (I<sub>F</sub>): 20A
• افت ولتاژ مستقیم (V<sub>F</sub>): 1.35V (در 10A)
• کاربردهای اصلی:
-
یکسوسازی در منابع تغذیه سوئیچینگ ⚡
-
مدارهای محافظ معکوس ولتاژ 🔄
-
اینورترهای خورشیدی ☀️
-
سیستم‌های UPS 🔋
📊 جدول پایه‌ها (TO-220)
| پایه | نام | عملکرد |
|---|---|---|
| 1 | آند (A) | ترمینال مثبت |
| 2 | کاتد (K) | ترمینال منفی |
⚡ پارامترهای الکتریکی
-
جریان لحظه‌ای (I<sub>FSM</sub>): 150A
-
دمای کاری: -55°C تا +175°C
-
ظرفیت خازنی (C<sub>j</sub>): 150pF (تیپیکال)
-
زمان بازیابی معکوس: <35ns
🔧 مزایای کلیدی
✅ افت ولتاژ پایین نسبت به دیودهای معمولی
✅ سرعت سوئیچینگ بالا
✅ بازدهی عالی در فرکانس‌های بالا
✅ طراحی بهینه برای کاهش تلفات توان
⚠️ ملاحظات نصب
-
استفاده از هیت‌سینک برای جریان‌های بالا الزامی است
-
رعایت جهت صحیح نصب دیود
-
جلوگیری از اتصال کوتاه پایه‌ها
-
توجه به محدودیت‌های دمایی
