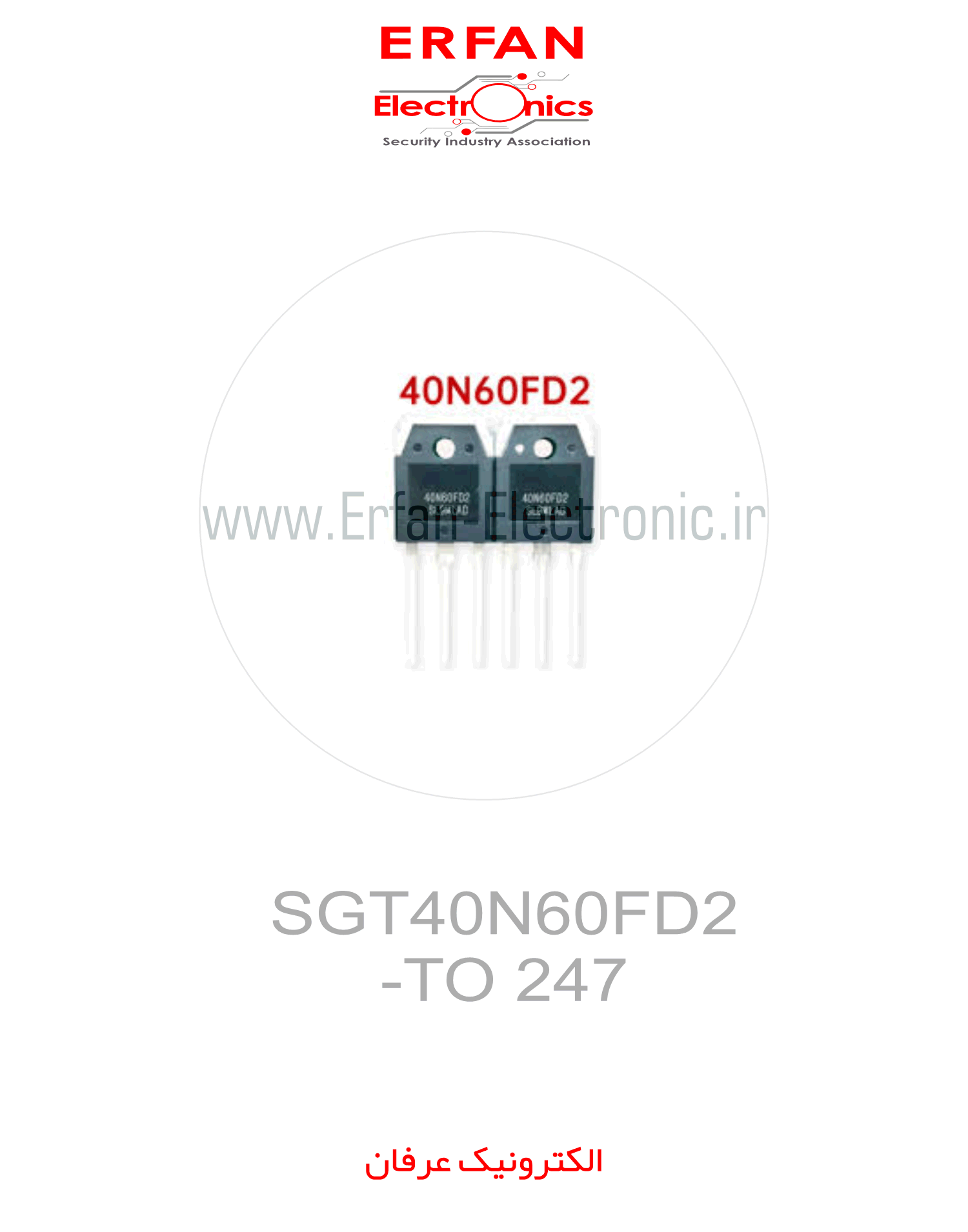

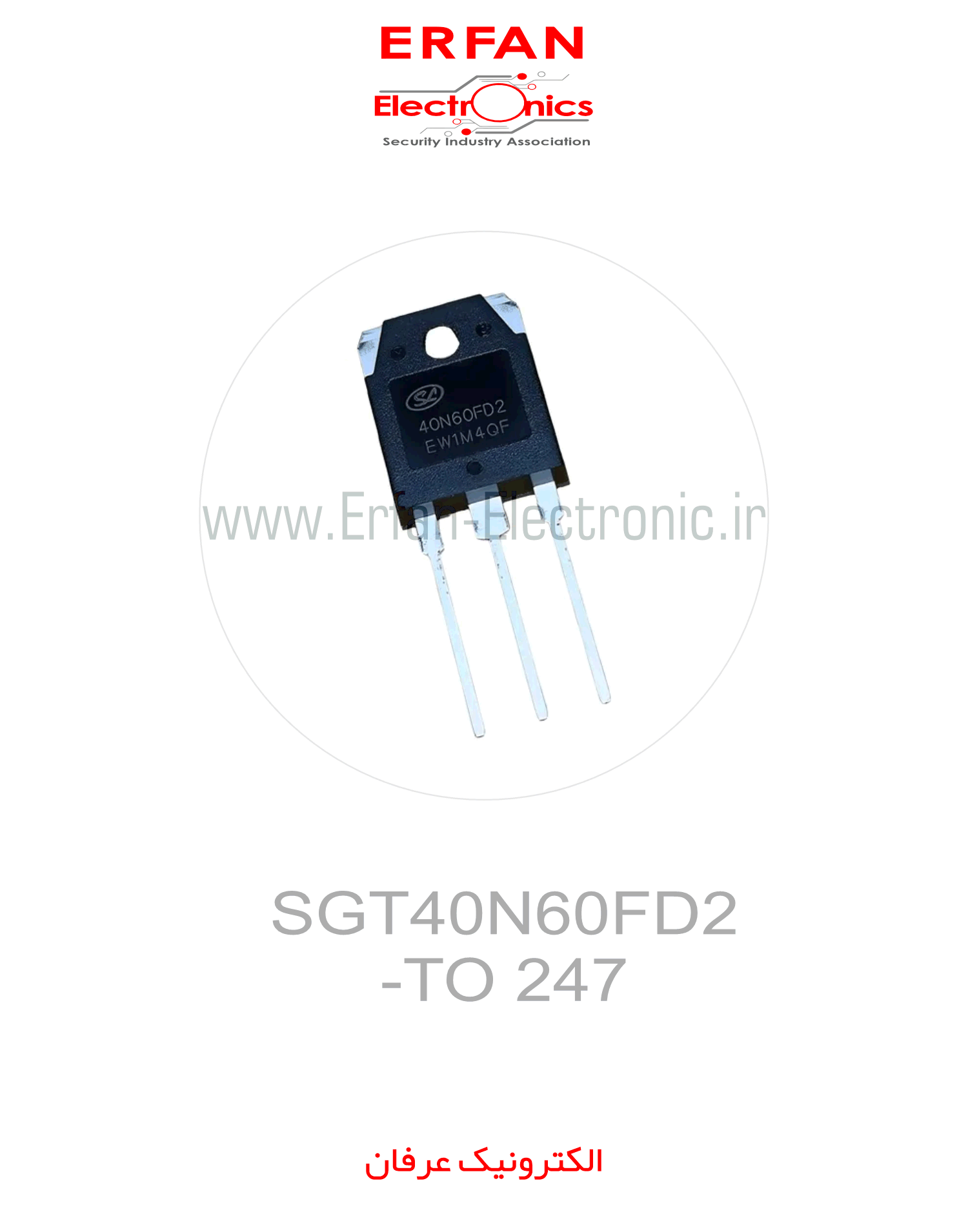

SGT40N60FD2-TO 247
SGT40N60FD2-TO 247:
📌 توضیح مختصر:
ماسفت SGT40N60FD2 با تکنولوژی Super Junction و توانایی تحمل 600V ولتاژ و 40A جریان، انتخابی ایده‌آل برای کاربردهای صنعتی پرتوان است.
✅ تضمین اصالت کالا
✅ پشتیبانی فنی تخصصی
✅ ارسال سریع به سراسر کشور
SGT40N60FD2-TO 247:
🔌 ترانزیستور قدرت SGT40N60FD2 بسته‌بندی TO-247 – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: ماسفت N-کانال (Super Junction MOSFET)
• بسته‌بندی: TO-247 (3 پایه)
• ولتاژ درین-سورس (V<sub>DSS</sub>): 600V
• جریان درین (I<sub>D</sub>): 40A
• مقاومت روشن (R<sub>DS(on)</sub>): 0.065Ω
• کاربردهای اصلی:
-
اینورترهای صنعتی ⚡
-
منابع تغذیه سوئیچینگ 🏭
-
سیستم‌های UPS 🔋
-
درایورهای موتور الکتریکی 🚗
📊 جدول پایه‌ها (TO-247)
| پایه | نام | عملکرد |
|---|---|---|
| 1 | گیت (G) | کنترل روشن/خاموش |
| 2 | درین (D) | ترمینال قدرت (مثبت) |
| 3 | سورس (S) | ترمینال زمین (منفی) |
⚡ پارامترهای الکتریکی
-
حداکثر توان تلفاتی (P<sub>D</sub>): 300W
-
جریان پالس (I<sub>DM</sub>): 160A
-
ولتاژ گیت-سورس (V<sub>GS</sub>): ±30V
-
دمای کاری: -55°C تا +150°C
-
بار گیت (Q<sub>g</sub>): 72nC (تیپیکال)
🔧 ویژگی‌های منحصر به فرد
✅ تکنولوژی Super Junction برای تلفات پایین
✅ دیود بدنه با بازیابی سریع
✅ مناسب برای کاربردهای پرفرکانس (تا 100kHz)
✅ مقاومت حرارتی پایین (0.4°C/W)
⚠️ ملاحظات نصب
-
استفاده از خمیر حرارتی با کیفیت بالا
-
انتخاب هیت‌سینک مناسب (R<sub>th</sub> ≤ 0.5°C/W)
-
رعایت فاصله ایمنی در ولتاژهای بالا
-
محافظت در برابر ESD
🛒 خرید از فروشگاه تخصصی عرفان الکترونیک
📍 آدرس: تهران، میدان امام، پاساژ لباف، طبقه 3، پلاک 3.25
📞 تلفن: 021-33985332 | 09121504944
🌐 وبسایت:
www.erfan-electronic.ir
www.erfan-electronic.com
🕒 ساعات کاری:
شنبه تا چهارشنبه: 9:00-18:00 | پنجشنبه: 9:00-15:30
#ماسفت_قدرت #SGT40N60FD2 #الکترونیک_صنعتی #عرفان_الکترونیک
