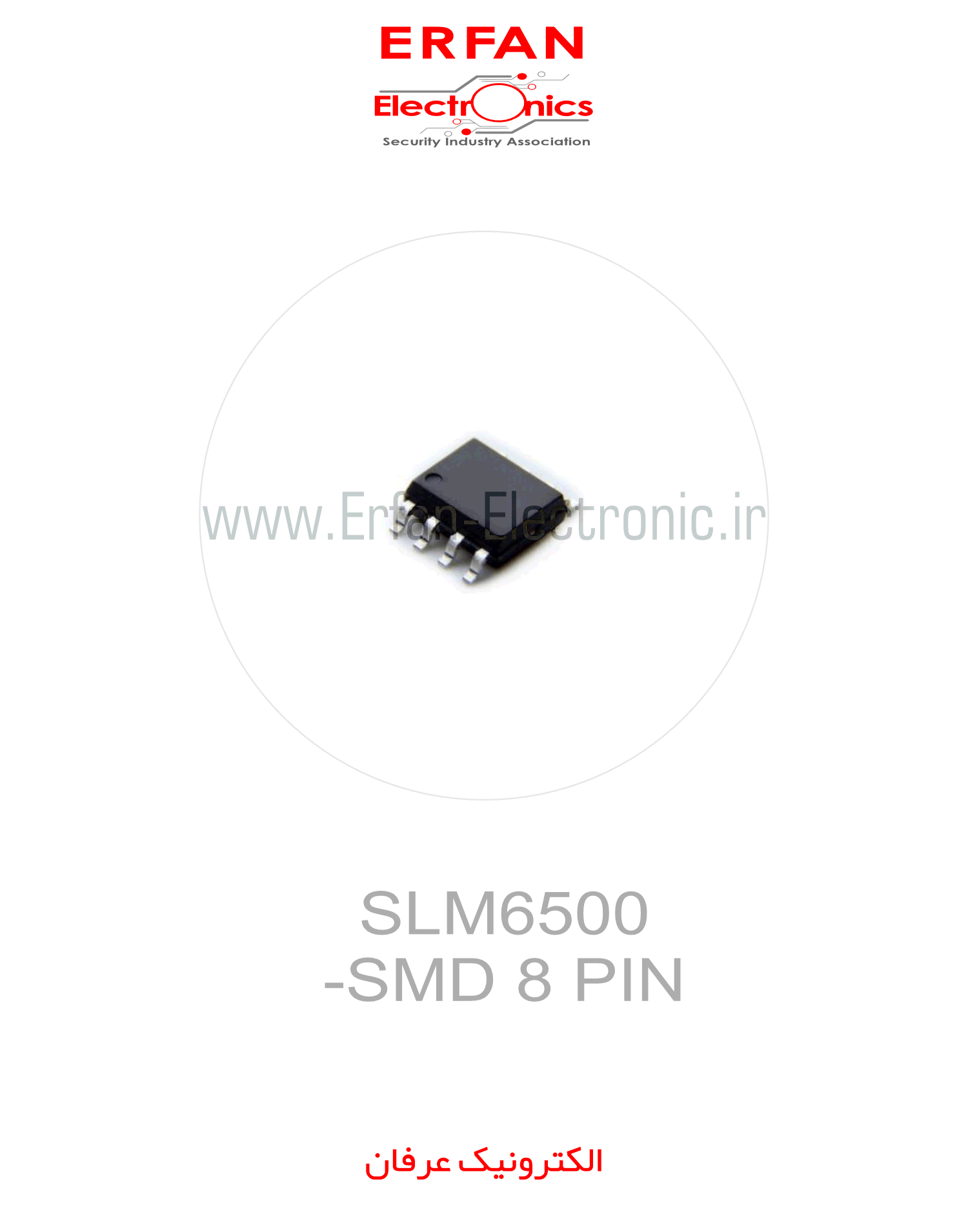

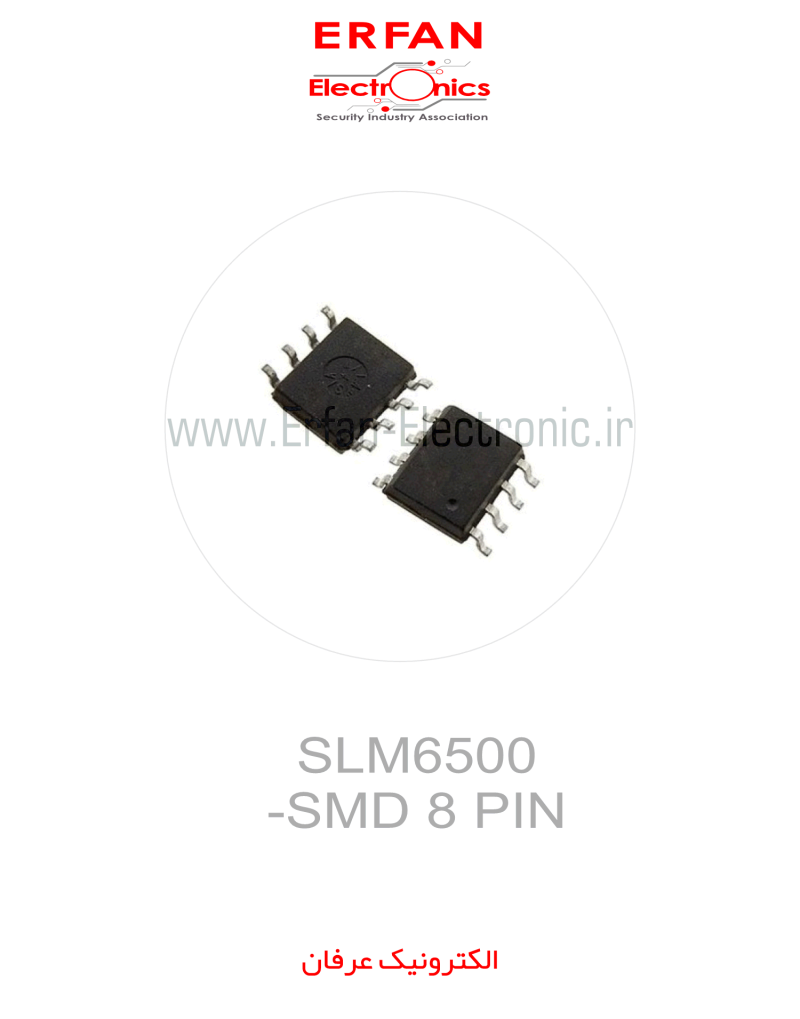

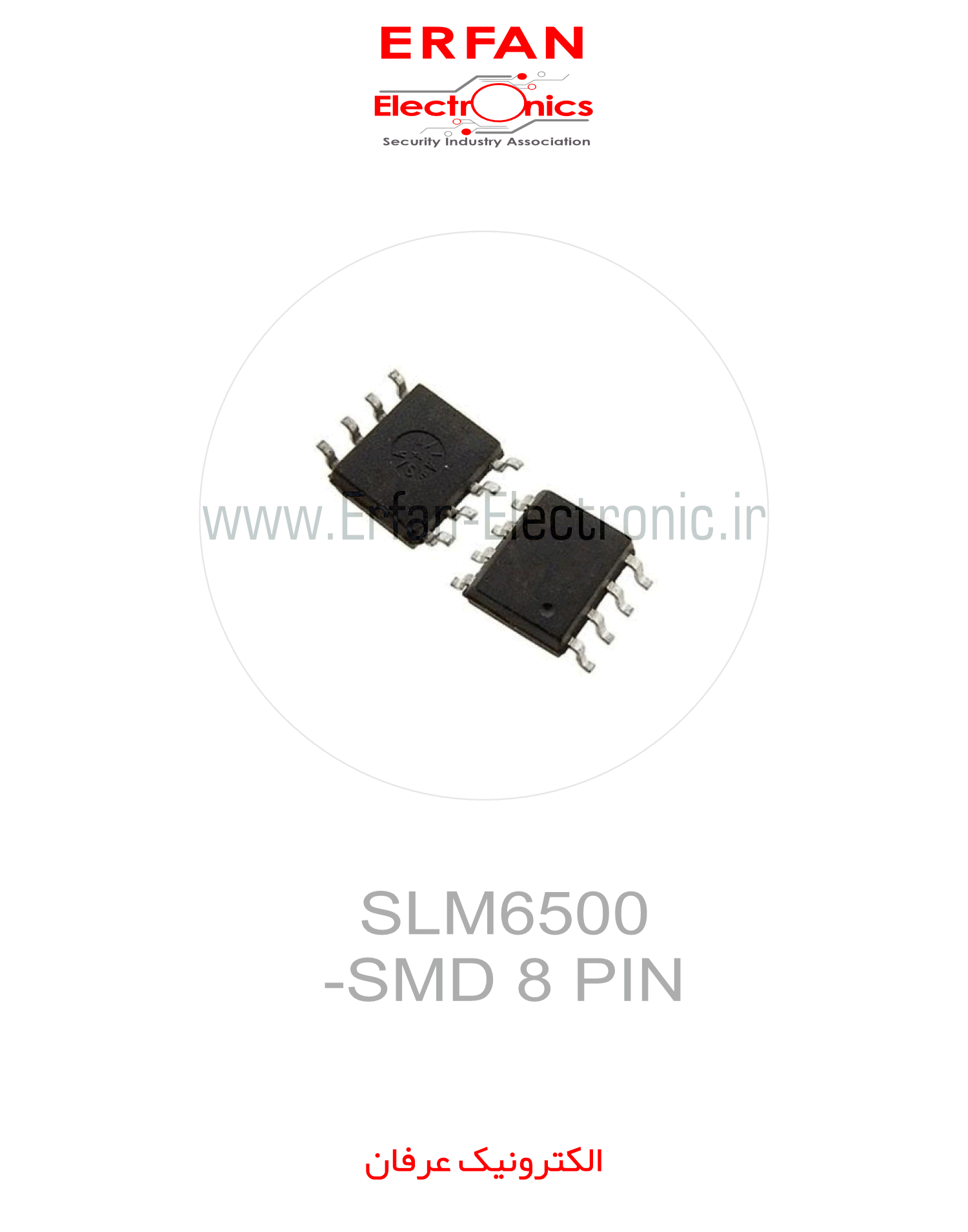

SLM6500-SMD 8 PIN
SLM6500-SMD 8 PIN:
📌 خلاصه فنی:
رگولاتور SLM6500 در بسته‌بندی SOIC-8 با توانایی تحمل 60V ورودی و 5A جریان خروجی، انتخابی ایده‌آل برای کاربردهای صنعتی پرقدرت است.
✅ ضمانت اصالت کالا
✅ پشتیبانی فنی تخصصی
✅ ارسال سریع با بسته‌بندی ضداستاتیک
SLM6500-SMD 8 PIN:
🔌 آیسی SLM6500 بسته‌بندی SMD-8 پین – مشخصات فنی و کاربردی
📌 مشخصات کلیدی
• نوع: رگولاتور سوئیچینگ باک (Buck Converter)
• بسته‌بندی: SOIC-8
• محدوده ورودی: 4.5V تا 60V
• خروجی: 0.8V تا 50V (قابل تنظیم)
• جریان خروجی: 5A
• کاربردهای اصلی:
-
سیستم‌های صنعتی خودرویی 🚗
-
تجهیزات مخابراتی 📡
-
سیستم‌های ذخیره انرژی 🔋
-
لوازم الکترونیکی صنعتی 🏭
📊 جدول پایه‌ها (SOIC-8)
| پایه | نام | عملکرد |
|---|---|---|
| 1 | BOOT | تغذیه درایور گیت |
| 2 | VIN | ورودی ولتاژ (4.5-60V) |
| 3 | SW | خروجی سوییچینگ |
| 4 | GND | زمین |
| 5 | FB | فیدبک ولتاژ خروجی |
| 6 | EN | فعال/غیرفعال کردن |
| 7 | COMP | جبران ساز |
| 8 | SS | کنترل راه‌اندازی نرم |
⚡ پارامترهای الکتریکی
-
راندمان: تا 95%
-
فرکانس سوئیچینگ: 100kHz-2.2MHz (قابل تنظیم)
-
محافظت‌ها: اضافه جریان، اضافه دما
-
دمای کاری: -40°C تا +125°C
-
دقت ولتاژ خروجی: ±1.5%
🔧 ویژگی‌های منحصر به فرد
✅ طراحی فشرده SMD
✅ راه‌اندازی نرم (Soft-Start) قابل تنظیم
✅ حالت Power Good
✅ قابلیت سنکرونسازی خارجی
✅ محافظت UVLO (Under Voltage Lock Out)
⚠️ ملاحظات نصب
-
استفاده از خازن‌های سرامیکی X7R یا بهتر
-
طراحی PCB با مسیرهای قدرت مناسب
-
مدیریت حرارتی بهینه
-
فاصله گذاری مناسب برای ولتاژهای بالا
