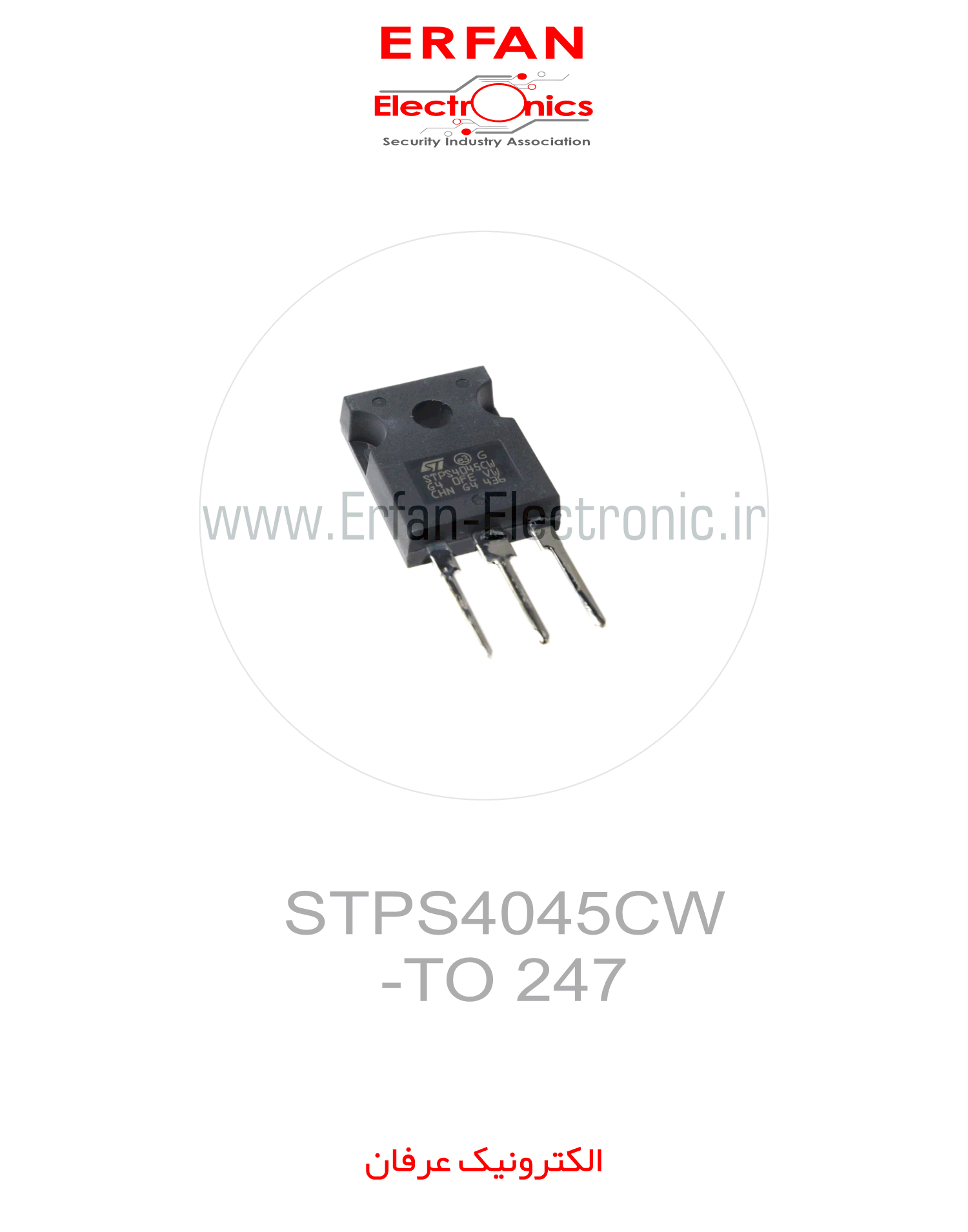

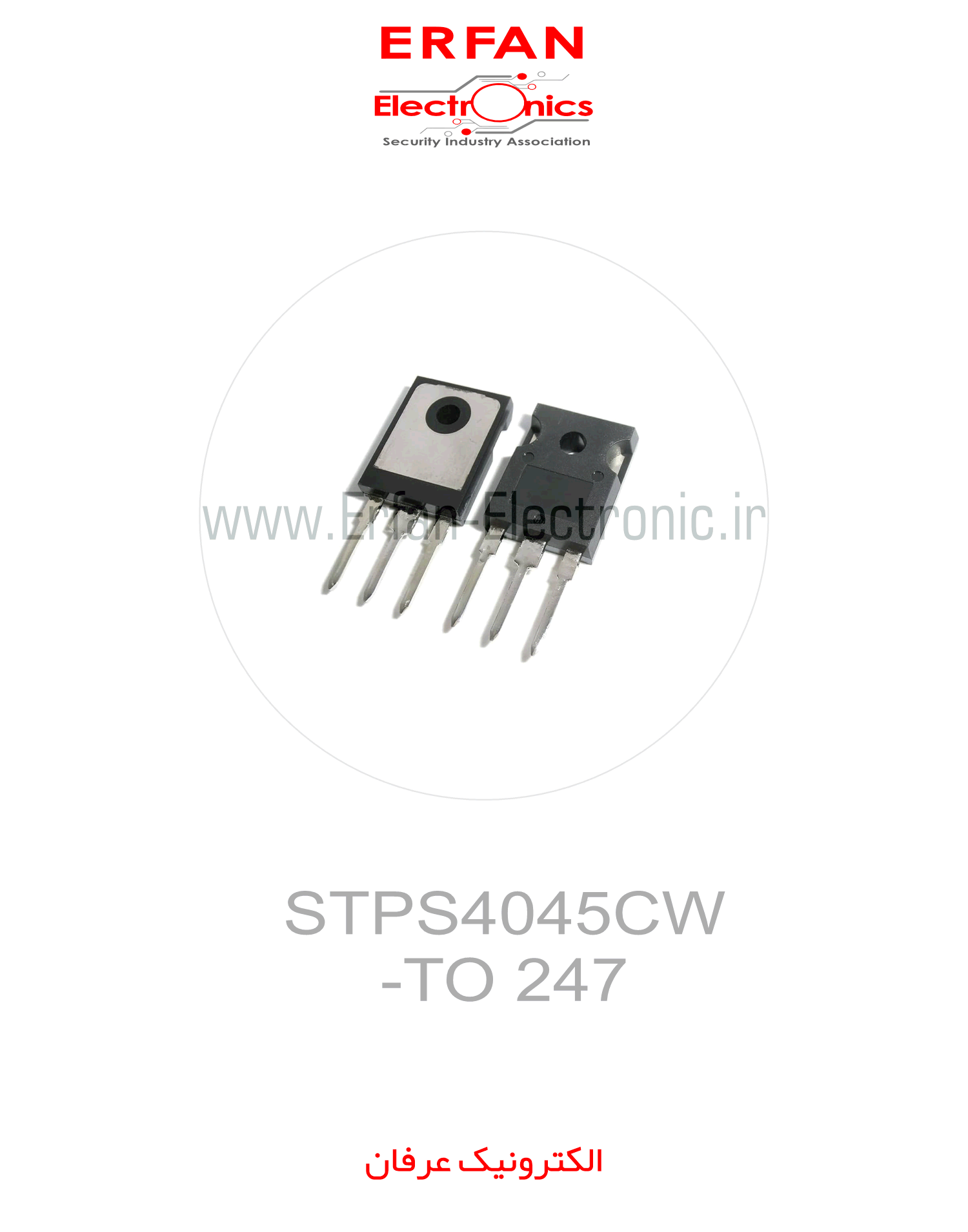

معرفی جامع دیود شاتکی STPS4045CW (TO-247) 🚀
🔹 توضیح مختصر (خلاصه محصول):
دیود شاتکی STPS4045CW با پکیج TO-247، یک راه‌حل ایده‌آل برای مدارهای قدرت صنعتی است. این دیود دوقلو با ولتاژ 45V و جریان 40A، دارای افت ولتاژ پایین (0.7V) و سرعت سوئیچینگ فوق‌العاده می‌باشد. مناسب برای:
✅ منابع تغذیه سوئیچینگ
✅ سیستم‌های خودرویی
✅ اینورترهای صنعتی
🏷️ خرید مطمئن از فروشگاه عرفان الکترونیک:
📞 021-33985332 | 09121504944
STPS4045CW-TO 247:
معرفی جامع دیود شاتکی STPS4045CW (TO-247) 🚀
1. مشخصات فنی و توضیحات 📊
پارامترهای کلیدی:
-
نوع: دیود شاتکی دوقلو (Dual Schottky Barrier Diode)
-
پکیج: TO-247 (سه پایه)
-
ولتاژ معکوس (VR): 45V
-
جریان مستقیم (IF): 40A (پیوسته – برای هر دیود)
-
جریان پالسی (IFSM): 80A
-
افت ولتاژ (VF): 0.7V (در 20A)
-
دمای کاری: -40°C تا +175°C
توضیح فنی:
این دیود با تکنولوژی شاتکی پیشرفته، افت ولتاژ کم و سرعت سوئیچینگ بسیار بالایی دارد که آن را برای کاربردهای فرکانس بالا و مدارهای قدرتی ایده‌آل می‌کند. طراحی دو دیود در یک پکیج، صرفه‌جویی قابل توجهی در فضای PCB ایجاد می‌نماید. پکیج TO-247 امکان انتقال حرارت عالی را فراهم می‌کند.
2. ویژگی‌های منحصر به فرد ✨
✅ بازدهی انرژی فوق‌العاده: با افت ولتاژ تنها 0.7V
✅ سرعت سوئیچینگ نانوسکوندی: مناسب برای فرکانس‌های تا 1MHz
✅ طراحی دوقلو هوشمند: دو دیود مستقل در یک پکیج
✅ عمر طولانی: عملکرد پایدار حتی در شرایط سخت صنعتی
نکته: این دیود نسبت به نمونه‌های معمولی 25% تلفات حرارتی کمتری دارد.
3. نکات مهم و راهنمای نصب 🛠️
🔹 نصب صحیح:
-
پایه‌های کاتد (K) و آند (A) را دقیقاً مطابق دیتاشیت متصل کنید
-
از خم کردن پایه‌ها بیش از 3mm اجتناب نمایید
-
برای جریان‌های بالای 20A حتماً از هیت‌سینک استفاده شود
🔹 ملاحظات ایمنی:
❌ از اعمال ولتاژ معکوس بیش از 45V خودداری شود
❌ دمای لحیم‌کاری نباید از 260°C بیشتر باشد
✔ فاصله مناسب از سایر قطعات حساس به حرارت رعایت گردد
4. منابع فنی معتبر 📚
-
دیتاشیت اصلی از STMicroelectronics
-
استانداردهای صنعتی JEDEC JESD22
-
راهنمای طراحی منابع تغذیه سوئیچینگ از Texas Instruments
-
استانداردهای خودرویی AEC-Q101
5. کاربردهای صنعتی 🏭
🔌 منابع تغذیه سوئیچینگ (SMPS):
-
سرورها و تجهیزات شبکه
-
سیستم‌های مخابراتی
⚡ درایوهای موتور:
-
کنترلرهای صنعتی
-
رباتیک و اتوماسیون
☀ انرژی‌های نو:
-
اینورترهای خورشیدی
-
سیستم‌های MPPT
🚗 صنعت خودرو:
-
سیستم‌های شارژ خودروهای الکتریکی
-
کنترلرهای روشنایی LED
